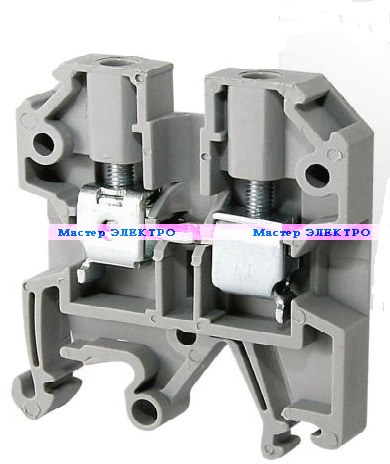

Зажим наборной ЗНИ-70мм. кв. (JXB250A) серый на DIN-рейку

Артикул:71436
Цена: 285,00 .
Вариант:
Количество:
- +
Описание Характеристики Отзывы (0)

Назначение

  • Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение

  • Шкафы, щиты, сборки.
  • В качестве комплектации для технологического оборудования.

Материалы

  • Корпус выполнен из негорючего полиамида (PA6.6).
  • Токоведущая пластина выполнена из латуни с гальваническим покрытием.
  • Прижимные винты выполнены из стали.

Конструкция

  • Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).
  • Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.

Преимущества

  • Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
  • Различные исполнения зажимов и клемм:
    • ЗНТ – имеют 3-х уровневую конструкцию в двух исполнениях (проходные – питание с помощью трех проводников; со связью потенциалов – питание с одного проводника);
    • измерительные – имеют два типа (ножевой размыкатель; ползунок) разъединения линии;
    • клеммы с держателем предохранителя.
  • Широкий выбор сечений (от 2,5 до 70 мм²), номинальных токов (от 24 до 192 А) и цветов клемм (серый; синий; желто-зеленый; желтый; оранжевый; красный; зеленый; черный).
  • В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
  • Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.

Наименование параметраЗначение
ТипогабаритЗНИ-2,5ЗНТ-2,5ЗНИ-4ЗНИ-6ЗНИ-10ЗНИ-16ЗНИ-35ЗНИ-70
Номинальный рабочий ток Ie, А2432415776125192
Номинальное рабочее напряжение переменного тока Un, не более, В500660
Номинальная частота, Гц50/60
Кратковременно выдерживаемый ток из расчета 120/1 мм² поперечного сечения проводников при t<1c, А3404807201200192042008400
Поперечное сечение присоединяемых проводников, мм²2,54610163570
Материал зажима/корпусалатунь/полиамид
Степень защиты по ГОСТ 14254IP20
Способ установкиDIN-рейка 35 мм
