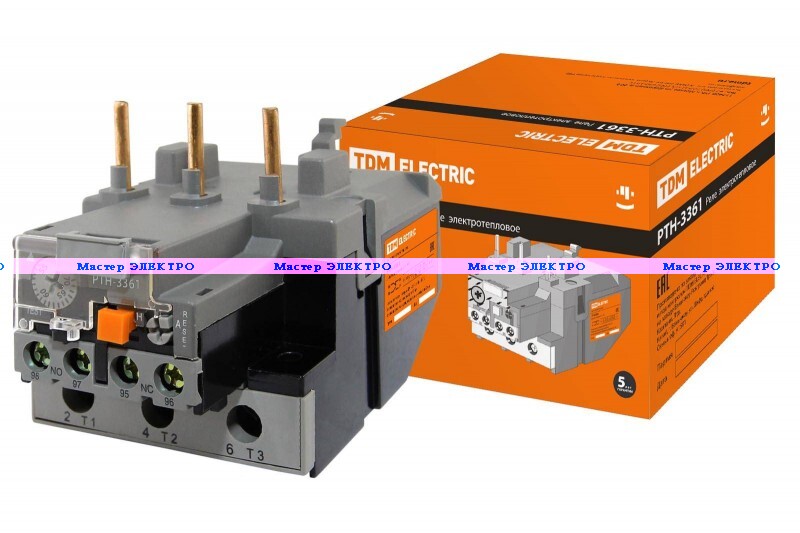

Реле РТИ-3361 электротепловое 55-70 А

Артикул:22969

Цена: Под заказ

Описание Характеристики Отзывы (0)

Реле электротепловое РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики силовой цепи

Параметры		РТИ-1301...РТИ-3353	РТИ-3355...РТИ-3365
Диапазон уставок реле, А		0,1+32	30+93
Номинальное рабочее напряжение U„, В		230~, 400~, 660~	230~, 400~, 660~
Номинальное напряжение изоляции U„ В		660	660
Номинальное импульсное напряжение U_/mp, кВ		6	6
Частота, Гц		50	50
Сечение присоединяемых проводников, мм²	Гибкий кабель без наконечника	1,5+10	4+35
	Гибкий кабель с наконечником	1+4	4+35
	Жесткий кабель	1+6	4+35
Крутящий момент при затягивании, Н-м		2	9

Технические характеристики встроенных дополнительных контактов

Характеристика		РТИ?1301…РТИ?3353, РТИ?3355…РТИ?3365
Ток термической стойкости I_th, А		5
Максимальная мощность катушки контактора, подключаемой к встроенным дополнительным контактам, в зависимости от напряжения, ВА	110 В	400
	220 В	600
	380 В	600
Защита от сверхтока - предохранитель gG, А		5
Сечение присоединяемых проводников, мм²		1 + 2,5
Крутящий момент при затягивании, Н-м		1,2
