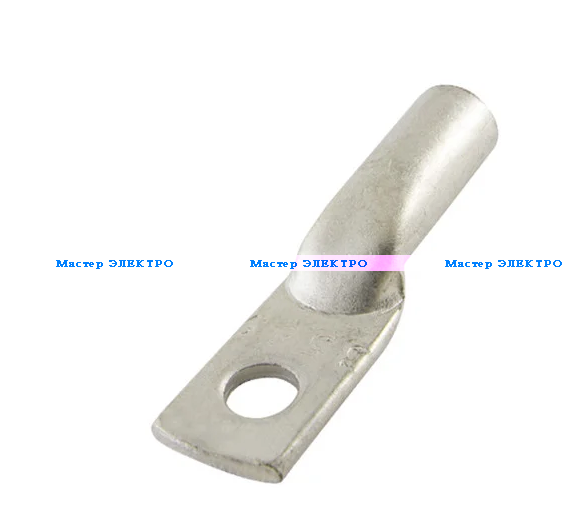

Наконечник JG-006 медный луженый кабельный (6-6-4)
Артикул:21635
Цена:
14,00
.
Описание
Характеристики
Отзывы (0)
Назначение
Для оконцевания опрессовкой медных жил кабелей и проводов.
Применение
- Для присоединения кабелей и проводов к медным шинам и выводам электротехнических устройств;
- Для кабелей и проводов напряжением до 10 кВ.
Материал
- Электротехническая медь М1.
- Покрытие оловянно-висмутовое методом электролитического лужения.
Преимущества
- Низкая цена.
- Имеют компактные размеры, с одной стороны позволяют надежно опрессовать жилу, с другой увеличить плотность монтажа;
- Обратный радиус контактной площадки соответствует размеру шайб стандарта DIN125А, подобранных согласно диаметру контактного стержня.
Структура условного обозначения
 |
| Наименование | Артикул | Размеры | |||||
|---|---|---|---|---|---|---|---|
| Сечение жилы кабеля, кв. мм | Диаметр контактного стержня, мм | Длина наконечника (L), мм | Ширина контактной площадки (B), мм | Диаметр отверстия под контактный стержень (D), мм | Внутренний диаметр хвостовика (D1), мм | ||
| Наконечник ТМЛ-Р 2,5-6-2,6 TDM | SQ0572-0001 | 2,5 | 6 | 22 | 10 | 6,4 | 2,6 |
| Наконечник ТМЛ-Р 4-6-3 TDM | SQ0572-0002 | 4 | 6 | 24 | 10 | 6,4 | 3 |
| Наконечник ТМЛ-Р 6-6-4 TDM | SQ0572-0003 | 6 | 6 | 24 | 10 | 6,4 | 4 |
| Наконечник ТМЛ-Р 10-6-5 TDM | SQ0572-0004 | 10 | 6 | 27 | 11,5 | 6,4 | 5 |
| Наконечник ТМЛ-Р 16-8-6 TDM | SQ0572-0005 | 16 | 8 | 30 | 12,5 | 8,4 | 6 |
| Наконечник ТМЛ-Р 25-8-7 TDM | SQ0572-0006 | 25 | 8 | 33 | 14 | 8,4 | 7 |
| Наконечник ТМЛ-Р 35-8-9 TDM | SQ0572-0007 | 35 | 8 | 43 | 16 | 8,4 | 8,5 |
| Наконечник ТМЛ-Р 50-10-11 TDM | SQ0572-0008 | 50 | 10 | 46,5 | 18 | 10,5 | 10,5 |
| Наконечник ТМЛ-Р 70-12-13 TDM | SQ0572-0009 | 70 | 12 | 49 | 22 | 12,8 | 12,5 |
| Наконечник ТМЛ-Р 95-12-15 TDM | SQ0571-0010 | 95 | 12 | 54 | 25,5 | 12,8 | 15 |
| Наконечник ТМЛ-Р 120-14-16 TDM | SQ0572-0011 | 120 | 14 | 63 | 28 | 14,8 | 16 |
| Наконечник ТМЛ-Р 150-14-17 TDM | SQ0572-0012 | 150 | 14 | 65 | 31 | 14,8 | 17 |
| Наконечник ТМЛ-Р 185-16-19 TDM | SQ0572-0013 | 185 | 16 | 75 | 35 | 16,8 | 19 |
| Наконечник ТМЛ-Р 240-16-21 TDM | SQ0572-0014 | 240 | 16 | 81 | 38 | 16,8 | 21 |
| Материал: | луженая медь |
