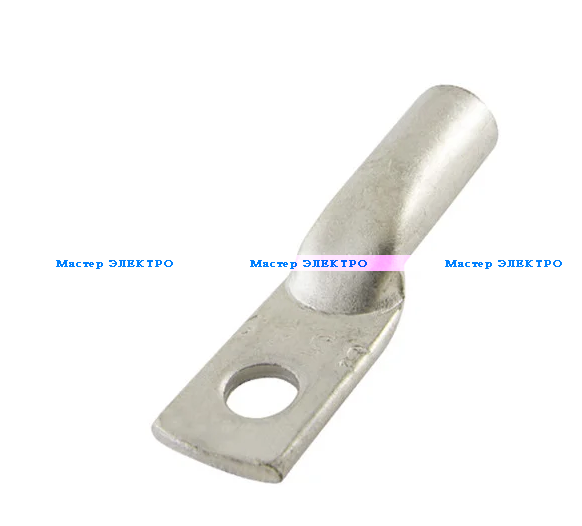

Наконечник JG- 1,5 медный луженый кабельный

Артикул:70952
Цена: Под заказ
Количество:
- +
Описание Характеристики Отзывы (0)

Назначение

Для оконцевания опрессовкой медных жил кабелей и проводов.

Применение

  • Для присоединения кабелей и проводов к медным шинам и выводам электротехнических устройств;
  • Для кабелей и проводов напряжением до 10 кВ.

Материал

  • Электротехническая медь М1.
  • Покрытие оловянно-висмутовое методом электролитического лужения.

Преимущества

  • Низкая цена.
  • Имеют компактные размеры, с одной стороны позволяют надежно опрессовать жилу, с другой увеличить плотность монтажа;
  • Обратный радиус контактной площадки соответствует размеру шайб стандарта DIN125А, подобранных согласно диаметру контактного стержня.

Структура условного обозначения

НаименованиеАртикулРазмеры
Сечение жилы кабеля,
кв. мм
Диаметр контактного стержня, ммДлина наконечника (L), ммШирина контактной площадки (B),
мм
Диаметр отверстия под контактный стержень (D), ммВнутренний диаметр хвостовика (D1),
мм
Наконечник ТМЛ-Р 2,5-6-2,6 TDMSQ0572-00012,5622106,42,6
Наконечник ТМЛ-Р 4-6-3 TDMSQ0572-00024624106,43
Наконечник ТМЛ-Р 6-6-4 TDMSQ0572-00036624106,44
Наконечник ТМЛ-Р 10-6-5 TDMSQ0572-00041062711,56,45
Наконечник ТМЛ-Р 16-8-6 TDMSQ0572-00051683012,58,46
Наконечник ТМЛ-Р 25-8-7 TDMSQ0572-000625833148,47
Наконечник ТМЛ-Р 35-8-9 TDMSQ0572-000735843168,48,5
Наконечник ТМЛ-Р 50-10-11 TDMSQ0572-0008501046,51810,510,5
Наконечник ТМЛ-Р 70-12-13 TDMSQ0572-00097012492212,812,5
Наконечник ТМЛ-Р 95-12-15 TDMSQ0571-001095125425,512,815
Наконечник ТМЛ-Р 120-14-16 TDMSQ0572-001112014632814,816
Наконечник ТМЛ-Р 150-14-17 TDMSQ0572-001215014653114,817
Наконечник ТМЛ-Р 185-16-19 TDMSQ0572-001318516753516,819
Наконечник ТМЛ-Р 240-16-21 TDMSQ0572-001424016813816,821
