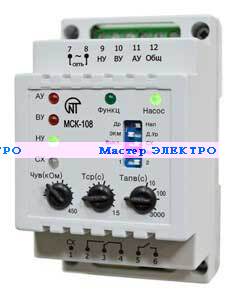

Контроллер насосной станции МСК-108
Контроллер насосной станции МСК-108
Контроллер насосной станции МСК-108 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
Поддержание заданного уровня жидких веществ обеспечивается управлением:
- при однофазном двигателе мощностью до 1 кВт – встроенным реле насоса;
- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
МСК-108 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов в автоматическом режиме по одному из встроенных в устройство алгоритмов.
МСК-108 обеспечивает работу с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

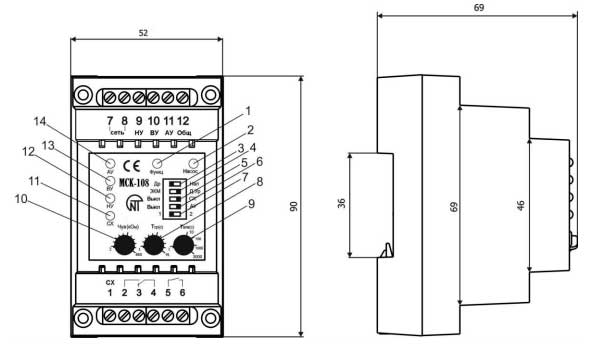

Габаритные размеры
1 – светодиод "Функц" горит зеленым светом при замкнутом контакте функционального реле
2 – светодиод "Насос" горит зеленым светом при замкнутом контакте реле насоса
3 – переключатель "Др – Нап" устанавливает режим дренажа или наполнения
4 – переключатель "ЭКМ – Д.Ур" устанавливает режим электроконтактного манометра (ЭКМ) или
датчиков уровня
5 – выключатель "СХ" разрешает работу датчика сухого хода
6 – выключатель "АУ" разрешает работу датчика аварийного уровня
7 – переключатель "1 – 2" задает количество используемых насосов
8 – ручка "Тср" регулирует время задержки на реакцию датчика (гидроудар)
9 – ручка "Тапв" регулирует время автоматического повторного включения (АПВ) после аварии
датчика "СХ"
10 – ручка "Чув" регулирует сопротивление датчиков для разных окружающих сред
11 – светодиод "СХ" горит зеленым светом, если уровень жидкости выше датчика сухого хода;
горит красным светом, если уровень жидкости ниже датчика сухого хода и мигает зеленым, если
уровень жидкости выше датчика сухого хода, но время АПВ не истекло
12 – светодиод "НУ" горит зеленым светом, если уровень жидкости выше датчика нижнего
уровня. Если уровень жидкости ниже датчика нижнего уровня, то в режиме наполнения горит
красным светом, а в режиме дренажа мигает зеленым светом
13 – светодиод "ВУ" горит красным светом, если уровень жидкости выше датчика верхнего
уровня
14 – светодиод "АУ" горит красным светом, если уровень жидкости выше датчика аварийного уровня.
