Изолятор ступенчатый ИС-2-25 М8 силовой с болтом

Артикул:81801
Цена: 149,00 .
Вариант:
Количество:
- +
Описание Характеристики Отзывы (0)

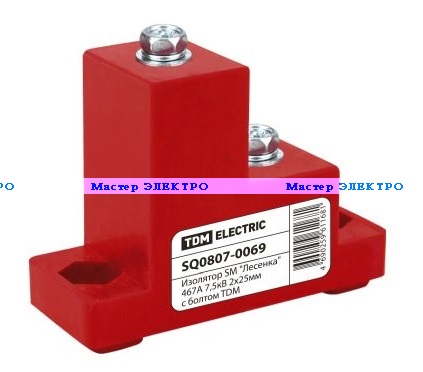

Изолятор ступенчатый SM "Лесенка" 467А 7,5кВ 2х25мм с болтом

Назначение

  • Для крепления токоведущих шин внутри силовых шка¬фов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

  • Вводно-распределительные устройства ВРУ.
  • Шкафы распределительные силовые ШРС.
  • Щиты освещения ЩО.
  • Щиты управления ЩУ.
  • Прочие НКУ различного назначения.

Материалы

  • Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk-Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Конструкция

  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
  • Для установки шин минимально требуется два изоляторах (на концах шкафа).
Наименование параметраЗначение
Плотность материала, г/см1,75-1,95
Электрическое сопротивление, Ом1х1012
Впитывание влаги, мгМенее 20
УсадкаМенее 15%
Ударная вязкость, кДж/м2Более 25
Прочность на изгиб, МПаБолее 123
