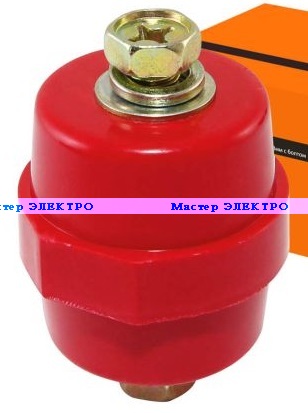

Изолятор SM30 (М6) силовий з болтом Н30хD27хМ6мм

Артикул:83635
Цена: 59,00 .
Вариант:
Количество:
- +
Описание Характеристики Отзывы (0)

Назначение

  • Для крепления и фиксации токопроводящих плоских шин внутри силовых щитов, а также изоляции частей, находящихся под напряжением, от корпуса и панелей щитовой сборки.

Применение

  • Вводно-распределительные устройства ВРУ.
  • Шкафы распределительные силовые ШРС.
  • Щиты освещения ЩО.
  • Щиты управления ЩУ.
  • Прочие НКУ различного назначения.

Материалы

  • Корпус изоляторов выполнен из полиэфирной смолы армированной стекловолокном не поддерживающей горение.
  • Гильза изоляторов выполнена из латуни.

Конструкция

  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Абсолютная негорючесть изоляторов.
  • Могут устанавливаться как в горизонтальном, так и в вертикальном положении.
  • Гильза с закрытым дном обеспечивает надежную фиксацию болта.

Наименование параметраЗначение
Плотность материала, г/см1,75-1,95
Электрическое сопротивление, Ом1х1012
Впитывание влаги, мгМенее 20
УсадкаМенее 15%
Ударная вязкость, кДж/м2Более 25
Прочность на изгиб, МПаБолее 123
