Диф. автомат АД12 2Р 40А 30мА ИЭК

Артикул:80471
Цена: 1 649,00 .
Количество:
- +
Описание Характеристики Отзывы (0)

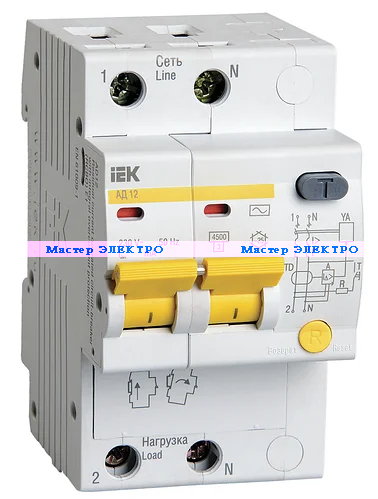

Дифференциальный автомат АД12 2Р 40А 30мА ИЭК (УЗО)

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 6 номинальных токов.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Особенности конструкции

ВинтыУвеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.Маркировка АД12, АД14Широкий диапазон рабочих температур
от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах.
Конструкция АД12, АД14Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки); от короткого замыкания; от перегрузки; от импульсных (грозовых перенапряжений).Присоединение контакта состоянияВозможность простой самостоятельной установки контактов состояния КС47 и КСВ47.
Кнопка ТЕСТКнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.Контактные зажимы АД12, АД14Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наплавка из серебросодержащего композитаНаплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.Кнопка ВОЗВРАТКнопка ВОЗВРАТ для индикации срабатывания от дифференциального тока.


Технические характеристики

Соответствуют стандартам

ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток In, А

6, 10, 16, 20, 25, 32, 40, 50, 63

Номинальный отключающий дифференциальный ток IDn,мА

10, 30, 100, 300

Номинальная отключающая способность, А

4500

Рабочая характеристика при наличии дифференциального тока

АС

Время отключения при номинальном дифференциальном токе, мс

≤40

Число полюсов

2, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Износостойкость, циклов В-О, не менее

10000

Максимальное сечение присоединяемых проводов, мм2

вход - 25; выход - 16/25*

Наличие драгоценных металлов (серебро), г/полюс

0,6÷2,0

Масса (2/4-полюсные), кг

0,25/0,45

Диапазон рабочих температур, °С

-25 ÷ +40

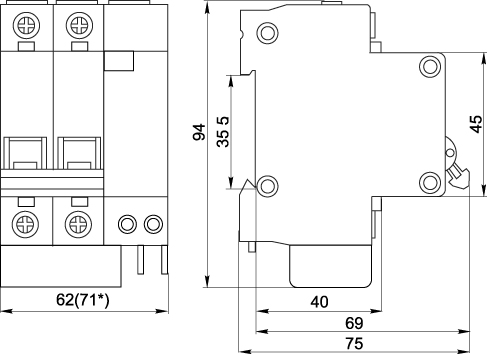

Габаритные размеры

AD12_gabaritnie-razmery


Количество полюсов: 2
Номинальный ток А: 40
Ток утечки mA: 30
Характеристика: C
