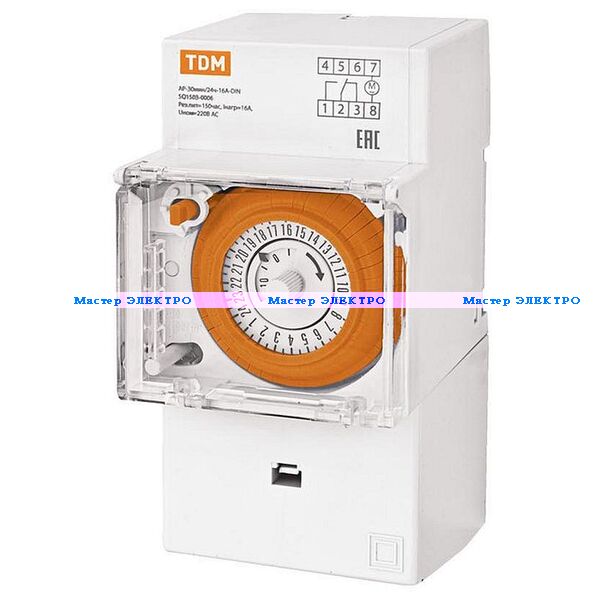

Аналоговое суточное реле 3 модуля на din-рейку АР-30мин/24ч-16А-DIN TDM

Артикул:81867

Цена: 1 599,00 .

Описание Характеристики Отзывы (0)

Назначение

для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

в промышленных и бытовых электроустановках для автоматизации технологических процессов.

Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
Реле имеют возможность смены встроенного аккумулятора.
Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.

Наименование параметра	АР	АР-1М	АР-П
Номинальный ток нагрузки In, А	16	16	20
Номинальное напряжение, В	230
Номинальная частота, Гц	50
Потребляемая мощность, не более, Вт	1
Шаг установки выдержки времени, мин	30	15
Погрешность срабатывания реле по времени, мин	±3
Число циклов ВКЛ/ВЫКЛ в сутки	24	48
Погрешность отчета временных интервалов, с/сутки	5
Время работы от источника резервного питания при отключении сети, час	150	72	300
Тип аккумулятора	Ni-MH 2,4В 80мАч	В80Н Ni-MH 1,2В 80мАч	1/3АА Ni-Cd 1,2В 150мАч
Электрическая износостойкость, не менее, циклов	100 000
Механическая износостойкость, не менее, циклов	10 000 000
Диапазон рабочих температур, ⁰С	20…+55	-10…+50
Способ установки	На DIN-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте)	На DIN-рейку	На монтажную плоскость или DIN-рейку
Гарантийный срок годности устройства	5 лет
